光栅化 ​

• 不同的光栅显示。
• 重新调整三角形。

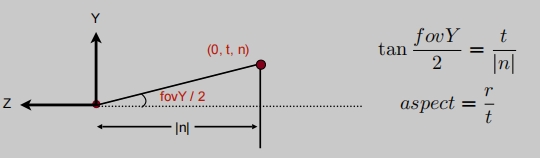

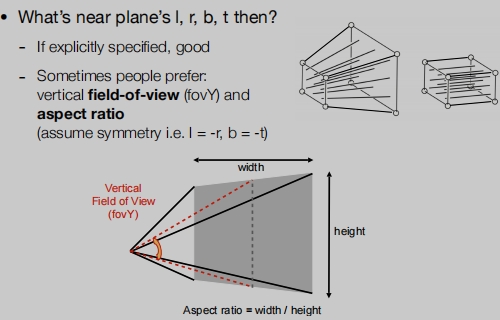

定义视锥体 ​

需要定义的参数：

长宽比：aspect ratio

垂直可视角度：field-of-view (fovY)

水平可视角度：可以根据长宽比，从相机到左右两边中点的连线得到。

如何绘制到屏幕上 ​

在做完MVP之后，绘制到屏幕。

• M-模型变换（放置对象）
• V-视图变换（放置照相机）
• P-投影变换
  • 透视投影
  • 正交投影

什么是屏幕：

像素数组。

阵列的大小：分辨率。

一种典型的光栅显示器。

什么是光栅:

德语中的光栅==屏幕。

光栅化 == 绘制在屏幕上。

什么是像素:

在图形中，一个像素是一个颜色均匀的小方块。一个像素内颜色不会发生任何差异。

颜色是（红、绿、蓝）的混合物。

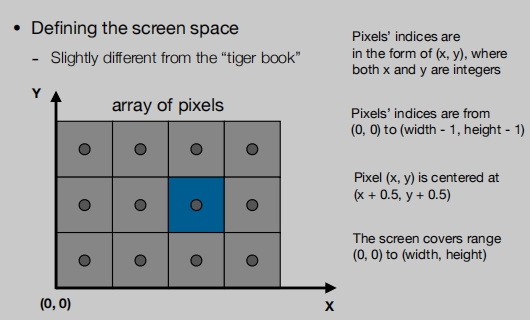

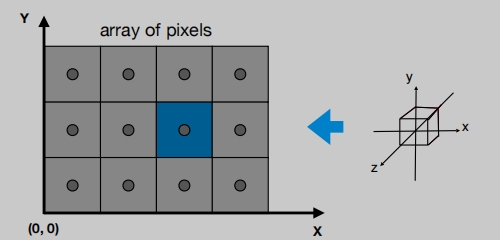

定义屏幕空间 ​

这里的像素从0开始：上图蓝色像素点为（2，1）：

像素值是（x，y）的形式，其中x和y都是整数。

像素范围是从（0、0）到（width-1、height-1）。

像素点（x，y）位于（x + 0.5，y + 0.5）的中心。

屏幕覆盖范围（0、0）到（width、height）。（一个像素覆盖1）

把物体变换到 width*height 的屏幕中：

先不管Z轴。

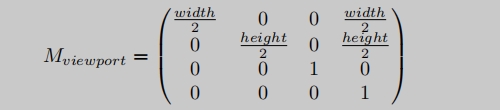

变换矩阵为：

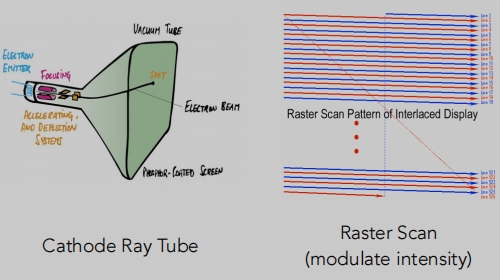

电视光栅显示CRT ​

三角形绘制 ​

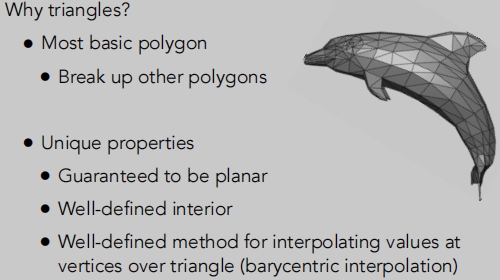

为什么使用三角形？

• 最基本的多边形。（可用于分解其他多边形）
• 保证是平面的。
• 定义良好的内部。（很好判定内外）
• 明确的三角形上的顶点插值方法。（重心坐标插值）

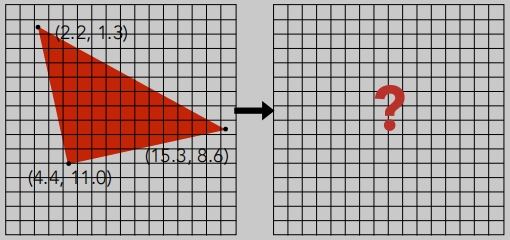

如何将三角的覆盖的区域绘制称为像素点？

采样 ​

• 在一个区域内，通过一个连续的函数，不停的去访问各个点的值。
• 采样就是把一个函数离散化的过程。
• 采样是图形学中的一个核心思想。

我们取样时间（1D）、面积（2D）、方向（2D）、体积（3D）

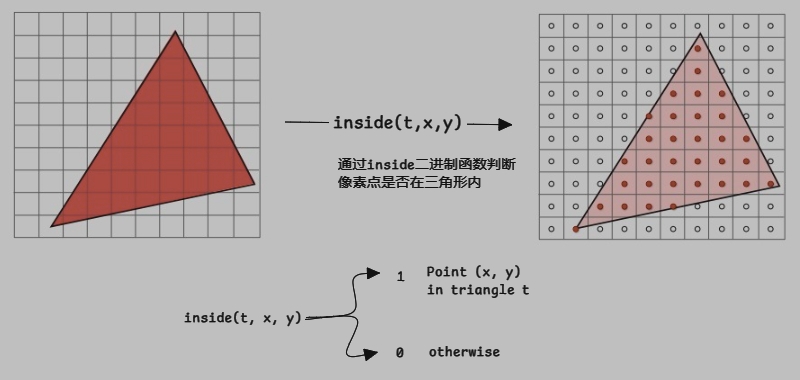

定义inside二进制函数判断任意坐标（x,y）是否在三角形内：

而我们的采样就是，在屏幕空间中（这里是整个屏幕），定义的inside函数在不同的像素中心，确定这个函数的值是1还是0（然后标记不同的颜色）。

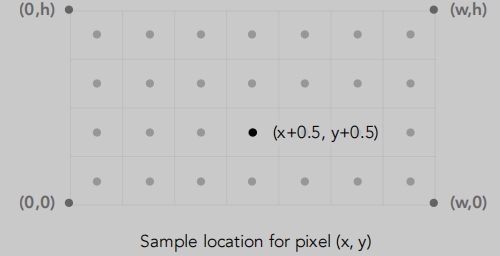

像素的中心：（需要加0.5）

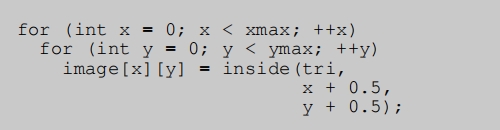

采样函数：去遍历所有的点

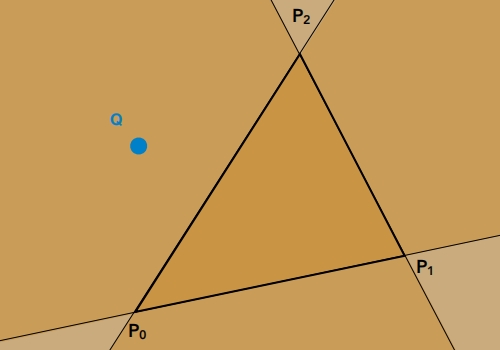

inside函数判断一个点是否在三角形内：通过向量叉乘可以得到。

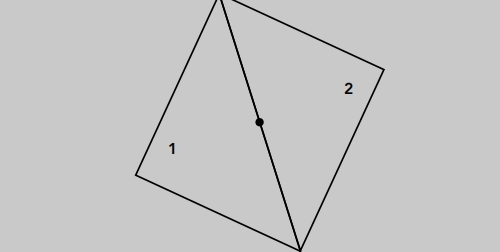

特殊情况：要么不处理，要么严格规定判断规则。

光栅化优化：

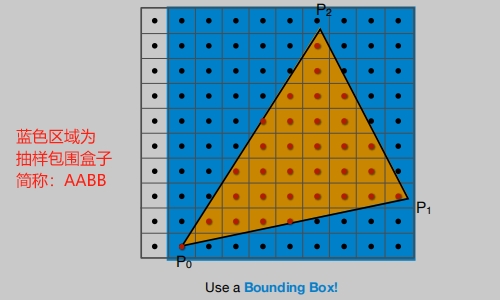

采样优化方法一

通过三角形的顶点缩小采样范围。不需要进行整个屏幕像素的遍历。

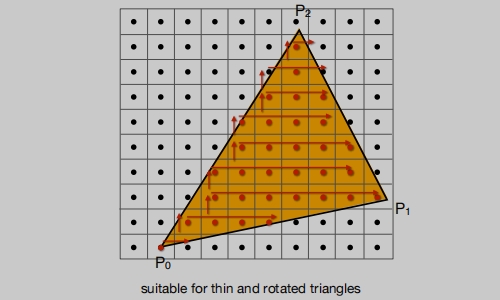

采样优化方法二

三角形每一行的最左和最右的，形成的包围盒。（这并不容易）

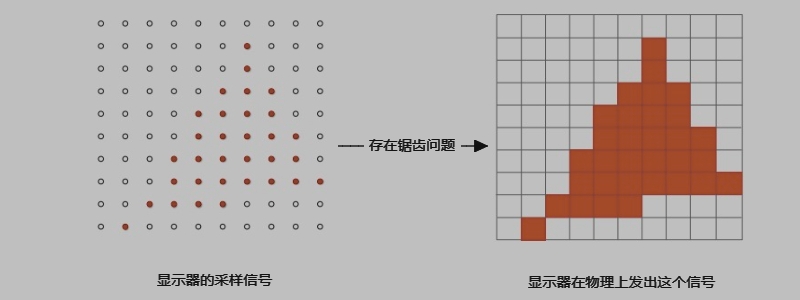

锯齿问题 ​
