Uniforms ​

Uniforms ​

我们知道了 GPU 如何处理并行线程，每个线程负责给完整图像的一部分配置颜色。尽管每个线程和其他线程之间不能有数据交换，但我们能从 CPU 给每个线程输入数据。因为显卡的架构，所有线程的输入值必须统一（uniform），而且必须设为只读。也就是说，每条线程接收相同的数据，并且是不可改变的数据。

这些输入值叫做 uniform （统一值），它们的数据类型通常为：

float, vec2, vec3, vec4, mat2, mat3, mat4, sampler2DsamplerCube

uniform 值需要数值类型前后一致。且在 shader 的开头，在设定精度之后，就对其进行定义。

glsl
#ifdef GL_ES
precision mediump float;
#endif

uniform vec2 u_resolution; // 画布尺寸（宽，高）
uniform vec2 u_mouse;      // 鼠标位置（在屏幕上哪个像素）
uniform float u_time;      // 时间（加载后的秒数）
#ifdef GL_ES
precision mediump float;
#endif

uniform vec2 u_resolution; // 画布尺寸（宽，高）
uniform vec2 u_mouse;      // 鼠标位置（在屏幕上哪个像素）
uniform float u_time;      // 时间（加载后的秒数）

你可以把 uniforms 想象成连通 GPU 和 CPU 的许多小的桥梁。

按业界传统应在 uniform 值的名字前加 u_ ，这样一看即知是 uniform。比如：

u_time （时间）、 u_resolution （画布尺寸）、 u_mouse （鼠标位置）

尽管如此你也还会见到各种各样的名字。比如 (ShaderToy.com就用了如下的名字)

glsl
uniform vec3 iResolution;   // 视口分辨率（以像素计）
uniform vec4 iMouse;        // 鼠标坐标 xy： 当前位置, zw： 点击位置
uniform float iTime;        // shader 运行时间（以秒计）
uniform vec3 iResolution;   // 视口分辨率（以像素计）
uniform vec4 iMouse;        // 鼠标坐标 xy： 当前位置, zw： 点击位置
uniform float iTime;        // shader 运行时间（以秒计）

注意：这种风格只在ShaderToy适用。

我们来看看实际操作中的 uniform 吧。在下面的代码中我们使用 u_time 加上一个 sin 函数，来展示图中红色的动态变化。

glsl
#ifdef GL_ES
precision mediump float;
#endif

uniform float u_time;

void main(){
  gl_FragColor = vec4(abs(sin(u_time)),0.0,0.0,1.0);
}
#ifdef GL_ES
precision mediump float;
#endif

uniform float u_time;

void main(){
  gl_FragColor = vec4(abs(sin(u_time)),0.0,0.0,1.0);
}

GLSL 还有更多惊喜。GPU 的硬件加速支持我们使用角度，三角函数和指数函数。

sin(), cos(), tan(), asin(), acos(), atan(), pow(), exp(), log(), sqrt(), abs(), sign(), floor(), ceil(), fract(), mod(), min(), max() 和 clamp()。

可以结合这些函数：做一些有趣的事情。

  • 降低颜色变化的速率，直到肉眼都看不出来。
  • 加速变化，直到颜色静止不动。
  • 玩一玩 RGB 三个通道，分别给三个颜色不同的变化速度，看看能不能做出有趣的效果。

gl_FragCoord ​

就像 GLSL 有个默认输出值 vec4 gl_FragColor 一样，它也有一个默认输入值vec4 gl_FragCoord。

gl_FragCoord：存储了活动线程正在处理的像素或屏幕碎片的坐标。有了它我们就知道了屏幕上的哪一个线程正在运转。

为什么我们不叫 gl_FragCoord uniform （统一值）呢？因为每个像素的坐标都不同，所以我们把它叫做 varying（变化值）。

glsl
#ifdef GL_ES
precision mediump float;
#endif

uniform vec2 u_resolution;
uniform float u_mouse;
uniform float u_time;

void main(){
  vec2 st = gl_FragCoord.xy/u_resolution; // st等同于uv坐标
  gl_FragColor = vec4(st.x,st.y,0.0,1.0);
}
#ifdef GL_ES
precision mediump float;
#endif

uniform vec2 u_resolution;
uniform float u_mouse;
uniform float u_time;

void main(){
  vec2 st = gl_FragCoord.xy/u_resolution; // st等同于uv坐标
  gl_FragColor = vec4(st.x,st.y,0.0,1.0);
}

上述代码中我们用 gl_FragCoord.xy 除以 u_resolution，对坐标进行了规范化（归一化）。

这样做是为了使所有的值落在 0.0 到 1.0 之间，这样就可以轻松把 X 或 Y 的值映射到红色或者绿色通道。

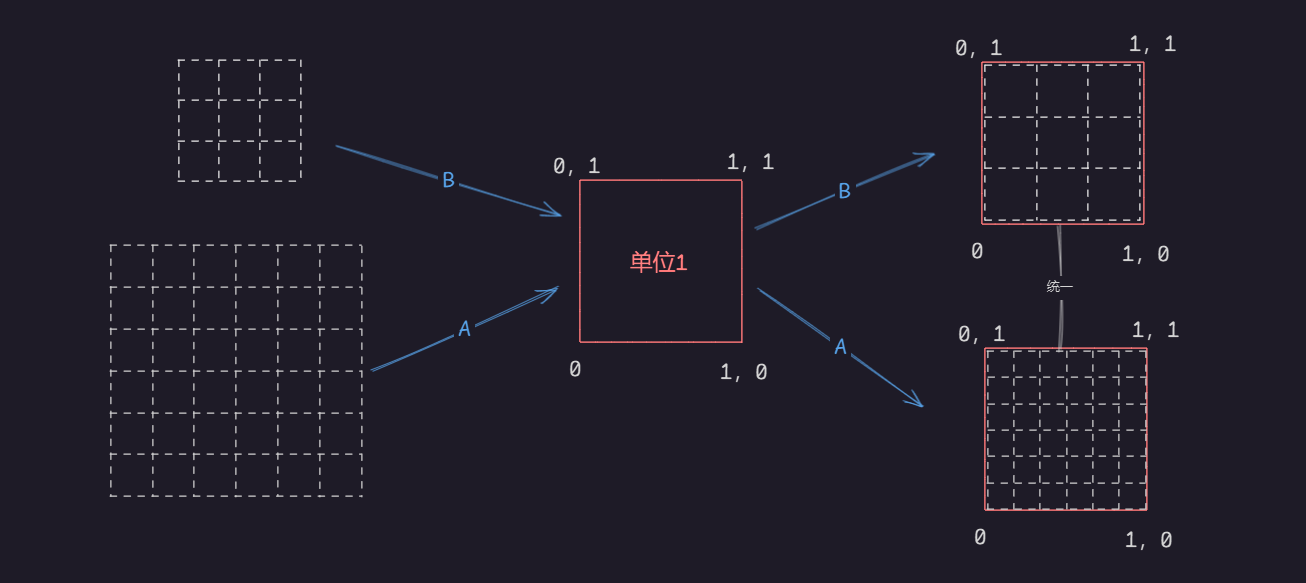

拓展：gl_FragCoord.xy / u_resolution 理解除法的意义

6/8 = 这里将8视为单1，6则为0.75；类似于进制的概念。

练习

(0.0,0.0) 坐标在画布上的哪里吗？

(1.0,0.0), (0.0,1.0), (0.5,0.5) 和 (1.0,1.0) 呢？

你知道如何用未规范化（normalized）的 u_mouse 吗？你可以用它来移动颜色吗？

你可以用 u_time 和 u_mouse 来改变颜色的图案吗？不妨琢磨一些有趣的途径。
